ШИМ-регулятор скорости двигателя DC 10–60В 20А 13 кГц предназначен для точного, плавного и эффективного управления оборотами двигателей постоянного тока. Подключение устройства предельно простое: достаточно соединить его с источником питания и двигателем — и можно приступать к работе.

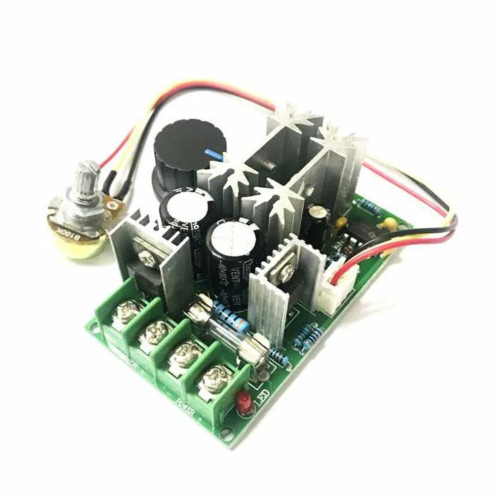

На плате предусмотрены четыре монтажных отверстия, позволяющих надёжно закрепить регулятор на любой плоской поверхности. Встроенный предохранитель на 20А защищает схему от аварийных перегрузок и избыточного тока.

Управление выполняется с помощью поворотного потенциометра 10 кОм, благодаря которому швидкость обертів регулирується від 0 до 100% від максимальної. Для подключения питания и двигателя предусмотрены четыре клеммных зажима с маркировкой:

• Power+ / Power− — вход питания

• Motor+ / Motor− — выход на двигатель

Преимущества

• Плавное PWM-регулирование скорости двигателя.

• Защита от перегрузки благодаря встроенному предохранителю 20А.

• Широкий диапазон питания — от 10 до 60 В.

• Компактность и удобство монтажа.

• Подходит для двигателей мощностью до 600 Вт.

Технические характеристики

• Напряжение питания: 10–60 В DC

• Максимальный ток: 20А

• Статический ток: 0,02А (режим ожидания)

• ШИМ рабочий цикл: 0–100%

• Управляемая мощность: 0,01–600 Вт

• Частота ШИМ: 13 кГц

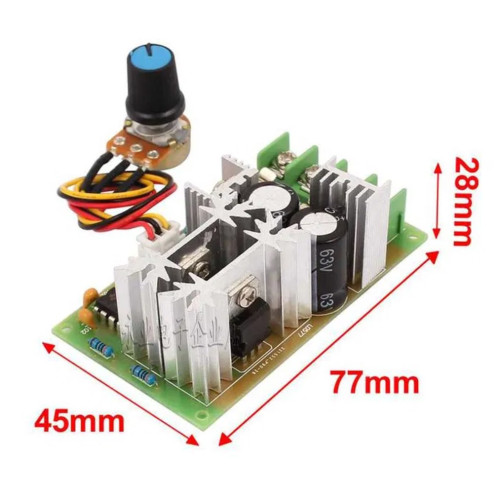

• Размеры: 77 × 45 × 28 мм

• Вес: 75 г
