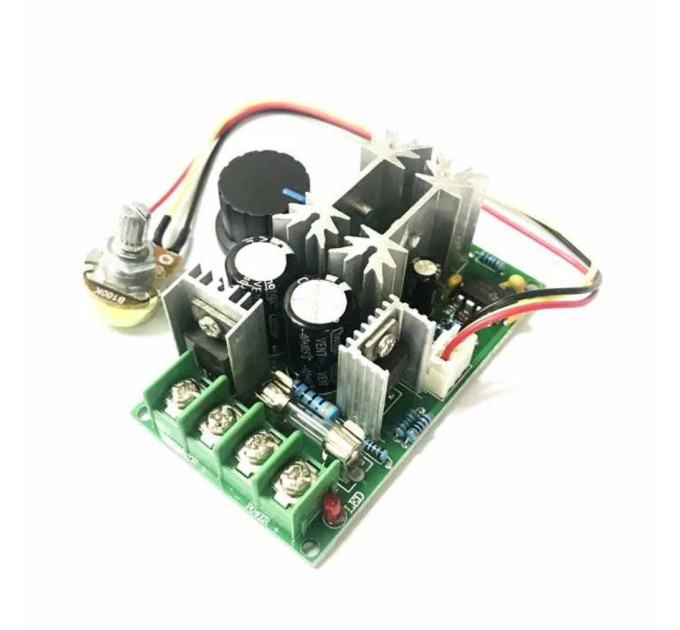

ШІМ-регулятор швидкості двигуна DC 10–60В 20А 13 кГц призначений для точного та плавного керування обертами двигунів постійного струму. Пристрій легко під’єднується до двигуна та зовнішнього джерела живлення, після чого готовий до роботи.
Регулятор оснащений чотирма монтажними отворами, що дозволяє надійно закріпити його на будь-якій плоскій поверхні. На платі передбачено запобіжник на 20А, який захищає схему від аварійних струмів і перевантажень.
Керування здійснюється за допомогою регулювального резистора 10 кОм з поворотною ручкою, що дозволяє змінювати швидкість у діапазоні від 0 до 100% від максимального значення. Для підключення живлення та двигуна передбачені 4 гвинтові клеми з чітким маркуванням:
-
Power+ / Power− — вхід живлення
-
Motor+ / Motor− — вихід на двигун
Переваги
-
Плавне регулювання оборотів за технологією PWM.
-
Захист від перевищення струму завдяки запобіжнику 20А.
-
Широкий діапазон робочої напруги — від 10 до 60 В.
-
Компактні розміри та простий монтаж.
-
Підходить для двигунів різної потужності — до 600 Вт.
Технічні характеристики
-
Напруга живлення: 10–60 В DC
-
Максимальний струм: 20А
-
Статичний струм: 0,02А (режим очікування)
-
ШІМ робочий цикл: 0–100%
-
Потужність керування: 0,01–600 Вт
-
Частота ШІМ: 13 кГц
-

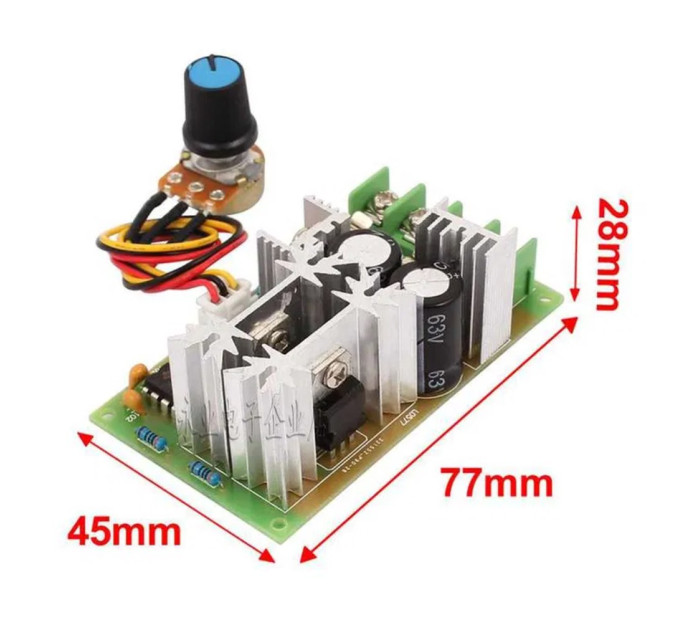

Розміри: 77 × 45 × 28 мм
-
Вага: 75 г
